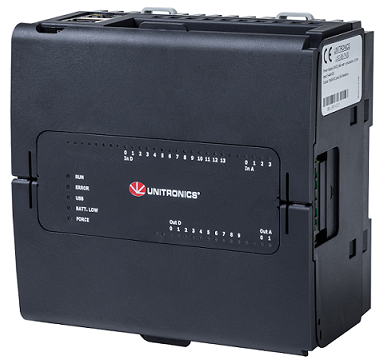

UniStream® PLC - 新概念鲁棒性PLC控制器：虚拟HMI

功能强大的多功能PLC控制器，可为用户提供高级通信支持，各种内置I/O配置和虚拟HMI。

虚拟HMI - 该PLC在PLC自身内部存储并运行程序逻辑以及HMI用户应用程序。这带来了一个独特的优势：
您可以查看和操作您的机器，或通过任何手机、PC或远程显示设备访问您的过程。

主要功能：以太网/IP、MQTT、SNMP、SQL、Web服务器、FTP、SNMP等。

提供三种版本：经典版，标准版和专业版







强大的PLC控制器概述

可编程逻辑控制器

  • 自动调整PID，最多64个独立回路
  • 通过数据表和采样记录配方和数据
  • MicroSD卡 – 日志、备份、克隆及更多
  • 功能块和结构



虚拟人机界面

  • 完整的HMI功能
  • 支持不同的分辨率类型
  • 包括拖放图形库
  • 多国语言显示
  • 内置报警画面
  • PDF查看器
  • 多级密码保护 – 轻松快捷



输入输出

  • 本地扩展：最多2048个I/O
  • 远程扩展：通过UniStream远程I/O
  • I/O选项包括数字、模拟、高速和温度。参见下表：
    • UniStream PLC - 内置I/O
    • Uni-I/O™模块
    • UniStream远程I/O





通讯

内置端口：

  • 2以太网TCP/IP
  • 1个USB主机
  • 1个用于编程的Mini USB

附加端口2：

  • 1个CANbus
  • 1个RS485
  • 1个RS232

协议：

  • MQTT客户端
  • 以太网/IP
  • MODBUS TCP
  • CANopen、CANlayer2、UniCAN
  • SNMP协议
  • 通过网关的BACnet、KNX和M-Bus
  • 适用于第三方协议的Message Composer

一般特征：

  • SQL客户端
  • Web服务器
  • 电子邮件和短信
  • 通过VNC远程访问
  • FTP服务器和客户端
  • GPRS



UniLogic®软件

一体化–对应用程序的所有方面进行编程：

  • 代码阶梯
  • 设计漂亮的HMI屏幕和网页
  • 配置硬件
  • 建立并实施沟通
  • 一次构建，创建和重用阶梯功能、屏幕、网页等

详细>>



产品参数

UniStream® PLC

I/O选项
I/O数量 (内置、本地和远程) 多达2,048 I/O点
内置I/O或Uni-COM模块 根据型号和插件型号 (见下表)
本地Uni-I/O™ 模块 要添加本地I / O，请使用UAG I / O扩展适配器。这些适配器为标准UniStream Uni-I / O™模块提供连接点
远程 I/O 扩展 使用UniStream的基于以太网的远程I / O适配器通过以太网添加I / O（请参阅I / O扩展模块表）
Bit Operation 0.13 µs
Ladder Memory 1 MB
External Memory MicroSD or MicroSDHC card
Size: up to 32GB
Data Speed: up to 200Mbps
电源 24VDC (B1 support 12V/24VDC)
备用电源

型号：3V CR2032锂电池（5）

电池寿命：在25°C下，典型值为4年
电池电量低检测和指示（通过BATT.LOW指示灯和系统标签）。
通讯
端口 2 Ethernet •1 USB host • 1 mini USB device for programming1
协议 • MQTT Client • EtherNet/IP • Modbus TCP • CANopen, CANlayer2, UniCAN • SNMP
• BACnet, KNX and M-Bus via gateway
显示区：Height x Width (mm) Height x Width (mm) 108 x 64.8
环境
保护 IP20, NEMA1
工作温度 -20°C to 55°C (-4°F to 131°F)

*注释:

  1. 只是Pro (B10)和Standard (B5)



UniStream® 显示器

产品类型

 UniStream显示器 UniStream 显示器 UniStream HMI面板 UniStream HMI面板

货号

 USL-050-B05 USL-070-B05 USP-104-B10 USP-156-B10

尺寸

 5" 7" 10.4" 15.6"

分辨率

 800x480 (WVGA)
 800x480 (WVGA)
 800x600 (SVGA)
 1366x768

显示区：Height x Width (mm)

 108 x 64.8 154.08 x 85.92
 211.2 x 158.4
 344.23 x 193.53

工作温度

 -20°C to 55°C (-4°F to 131°F) 0°C to 50°C (32°F to 122°F)

类型

 TFT, LCD, 触摸HMI面板

保护

 前面: IP65/66, NEMA 4X
后端: IP20, NEMA1		 前面1 : IP65/66, NEMA 4X
后端: IP20, NEMA1

注释：

  1. 仅在安装了音频插孔封口的情况下，UniStream才符合IP66和NEMA4X。请参考《 HMI面板安装指南》。



UniStream PLC内置I/O

输入 1 输出
货号 概述 数字
(隔离)
 HSC/轴编码器 *1
 模拟 温度输入, RTD/TC
 三极管 *2
(隔离)
 PWM *2
 继电器 模拟 工作电压
USC-B5-B1
USC-B10-B1		 无内置I/O 无 无 无 无 无 无 无 无 12/24VDC
USC-B5-TR22
USC-B10-TR22		 10数字
2个模拟输入
2个晶体管输出，npn，包括2个PWM输出。
8路继电器输出		 10
漏/源		 无 2
0-10V, 0-20mA,
4-20mA
12-bit		 无 2
漏 (npn)		 2
30kHz		 8
 无 24VDC
USC-B5-T24
USC-B10-T24		 10数字
2个模拟输入，12个晶体管输出，pnp，包括2个PWM输出		 10
漏/源		 无 2
0-10V, 0-20mA,
4-20mA
12-bit		 无 12
源 (pnp)		 2
3kHz		 无 无 24VDC
USC-B5-RA28
USC-B10-RA28		 14数字
包括2个HSC，
2个模拟输入
2个温度输入，
8路继电器输出
2路模拟输出
 14
漏/源


 2
90kHz 32-bit



 2 (隔离)
0-10V, 0-20mA, 4-20mA
14-bit		 2 (隔离)
热电偶,
PT100/NI100/NI120/
PT1000/NI1000		 无 无 8 2
0-10V,12-bit, ±10V
11-bit+sign
0-20mA, 4-20mA
12-bit		 24VDC
USC-B5-TA30
USC-B10-TA30		 14个数字输入，包括2个HSC，
2个模拟输入
2个温度输入，
10个晶体管输出，pnp，包括2个PWM输出，
2路模拟输出		 14
漏/源		 2
90kHz 32-bit		 2 (隔离)
0-10V, 0-20mA, 4-20mA
14-bit		 2 (隔离)
热电偶,
PT100/NI100/NI120/
PT1000/NI1000		 10
源 (pnp)		 2
3kHz		 无 2
0-10V,12-bit, ±10V
11-bit+sign
0-20mA, 4-20mA
12-bit		 24VDC
USC-B5-R38
USC-B10-R38		 24个数字输入，包括4个HSC，
2个模拟输入
12路继电器输出		 24
漏/源		 4
90kHz 32-bit		 2
0-10V, 0-20mA,
4-20mA
12-bit		 无 无 无 12 无 24VDC
USC-B5-T42
USC-B10-T42		 24个数字输入，包括4个HSC，
2个模拟输入
16个晶体管输出，pnp，包括2个PWM输出		 24
漏/源		 4
90kHz 32-bit		 2
0-10V, 0-20mA,
4-20mA
12-bit		 无 16
源 (pnp)		 2
3kHz		 无 无 24VDC
USC-B3-R20
 10个数字输入，
2个模拟输入
8路继电器输出
 10
漏/源
 - 2
0-10V, 0-20mA,
4-20mA
12-bit
 - 8 24VDC
USC-B3-T20
 10个数字输入，
2个模拟输入，8个晶体管输出，pnp，包括
2个PWM输出
 10
漏/源		 2
0-10V, 0-20mA,
4-20mA
12-bit
 - 8
源 (pnp)
 2
3kHz
 - - 24VDC

*注释:

  1. 请注意，高速输入包含在数字输入的总数中。
  2. 注意，PWM输出包括在晶体管输出的总数中。



UniStream远程I/O

货号 说明 连接器类型
适配器
URB-TCP UniStream远程IO以太网适配器 10 RTB
数字输入
URD-0800 8数字输入 (漏 / 源), 24VDC 10 RTB
URD-1600-8 16数字输入 (漏 / 源)), 24VDC 18 RTB
URD-3200-4 32数字输入 (漏 / 源)), 24VDC 40 PIN IDC
URD-0400B 4数字输入, 120VAC 10 RTB
URD-0400C 4数字输入, 240VAC 10 RTB
编码器/高速计数器
URD-0200E 2高速计数器 / 编码器输入, 24VDC 10 RTB
URD-0200D 2高速计数器 / 编码器输入, 5VDC 10 RTB
数字输出
URD-0008CH 8数字输出 (源), 24VDC/0.5A 10 RTB
URD-0008CI 8数字输出, (源), 24VDC/2A 10 RTB
URD-0016CG-8 16数字输出, (源), 24VDC/0.3A 18 RTB
URD-0032CG-4 32数字输出, (源), 24VDC/0.3A 40 PIN IDC
URD-0008NH 8数字输出 (漏), 24VDC/0.5A 10 RTB
URD-0008NI 8数字输出, (漏), 24VDC/2A 10 RTB
URD-0016NG-8 16数字输出, (漏), 24VDC/0.3A 18 RTB
URD-0032NG-4 32数字输出, (漏), 24VDC/0.3A 40 PIN IDC
继电器
URD-0004RH 4 继电器, 2A 10 RTB
URD-0004SK 4固态继电器, 240VAC/DC, 0.5A 10 RTB
URD-0004SM 4固态继电器, 110VAC/DC, 1A 10 RTB
URD-0004SN 4固态继电器, 24VAC/DC, 2A 10 RTB
模拟输入 12 bit
URA-0400O 4 模拟电流输入 12bit 10 RTB
URA-0800O 8 模拟电流输入 12bit 10 RTB
URA-1600O-8 16 模拟电流输入 12bit 18 RTB
URA-0400P 4 模拟电压输入 12bit 10 RTB
URA-0800P 8 模拟电压输入 12bit 10 RTB
URA-1600P-8 16 模拟电压输入 12bit 18 RTB
模拟输入 16 bit
URA-0400T 4 模拟电流输入 16bit 10 RTB
URA-0800T 8 模拟电流输入 16bit 10 RTB
URA-1600T-8 16 模拟电流输入 16bit 18 RTB
URA-0400U 4 模拟电压输入 16bit 10 RTB
URA-0800U 8 模拟电压输入 16bit 10 RTB
URA-1600U-8 16 模拟电压输入 16bit 18 RTB
模拟输出 12 bit
URA-0004W 4 模拟电流输出 12bit 10 RTB
URA-0008W 8 模拟电流输出 12bit 10 RTB
URA-0004X 4 模拟电压输出 12bit 10 RTB
URA-0008X 8 模拟电压输出 12bit 10 RTB
URA-0016X-8 16 模拟电压输出 12bit 18 RTB
模拟输出 16 bit
URA-0004Y 4 模拟电流输出 16bit 10 RTB
URA-0008Y 8 模拟电流输出 16bit 10 RTB
URA-0004Z 4 模拟电压输出 16bit 10 RTB
URA-0016Z-8 16 模拟电压输出 16bit 18 RTB
温度
URS-04RT 4 RTD / 电阻 10 RTB
URS-04TC 4 热电偶 / mV 10 RTB
URS-08RT-2 8 RTD / 电阻 20 PIN IDC
URS-08TC-2 8 热电偶 / mV 20 PIN IDC
电源
URP-PS24V 适配器附加系统电源扩展, 1A 10 RTB
URP-C0V0V 8 0VDC 电位分布 10 RTB
URP-C24V24V 8 24VDC 电位分布 10 RTB
URP-C0V24V 4 24VDC, 4 0VDC电位分布 10 RTB
URP-PDIST 外部通用配电 10 RTB
URP-SHIELD 外部通用屏蔽分配 10 RTB
备件
URB-END 适配器终端模块 无
URB-TCP UniStream远程 IO 适配器, 6 模块 无
URO-0105 10 可拆卸端子板用于I/O 10 RTB
URO-0106 18 可拆卸端子板用于I/O 18 RTB
URO-0101 10 可拆卸端子板用于电位分布 10 RTB
URO-0102 10 可拆卸端子板用于外部电源 10 RTB



Uni-COM™ 模块

货号1 通讯端口
UAC-CB-01RS2
 Uni-COM: 1x RS232 port
UAC-CB-01RS4 Uni-COM: 1x RS485 port
UAC-CB-01CAN Uni-COM: 1x CANbus port

注释：

  1. 所有Uni-COM模块 - 最多2个串行模块和1个CANbus模块。基本 (B3) 版本支持1个串行模块。



Uni-本地扩展适配器

货号 说明
UAG-XK125 短程套件, 125 cm
UAG-XKP125 短程+嵌入式电源套件, 125 cm
UAG-XK300 短程套件, 300 cm
UAG-XKP300 短程+嵌入式电源套件, 300 cm
UAG-XKPLXXXX 长程+嵌入式电源套件, 长度: 600, 1200, 1500, 2000, 3000cm



Uni-I/O™ 模块

输入 输出
扩展模块货号 数字
(隔离)		 HSC/轴
编码器 4		 模拟 温度测量 重量测量 三极管
(隔离) 5		 PWM/HSO 5 继电器 模拟 工作
电压
数字
模块
(隔离)		 UID-1600 16
漏/源		 无 无 无 无 无 无 无 无 24VDC
UID-0808T 8
漏/源		 无 无 无 无 8
源(pnp)		 无 无 无 24VDC
UID-W1616T 3 16
漏/源		 无 无 无 无 16
源(pnp)		 无 无 无 24VDC
UID-0808THS 1 8
漏/源		 2
250kHz 32-bit		 无 无 无 8
源(pnp)		 2 2
250kHz
2
3kHz		 无 无 24VDC
UID-0016T None 无 无 无 无 16
源(pnp)		 无 无 无 24VDC
UID-0808R 8
漏/源		 无 无 无 无 无 无 8 无 24VDC
UID-W1616R 3 16
漏/源		 无 无 无 无 无 无 16 无 24VDC
UID-0016R 无 无 无 无 无 无 无 16 无 24VDC
模拟和
温度		 UIA-0006 无 无 无 无 无 无 无 无 6
0-10V
14-bit
±10V
13-bit+sign
0-20mA, 4-20mA
13-bit		 24VDC
UIA-0402N 无 无 4
0-10V, 0-20mA, 4-20mA
13-bit
 无 无 无 无 无 2
0-10V
14-bit
±10V
13-bit+sign
0-20mA, 4-20mA
13-bit		 24VDC
UIA-0800N 无 无 8
0-10V, 0-20mA, 4-20mA
13-bit
 无 无 无 无 无 无 不相关
UIA-0800NH 无 无 8
0-20V, 0-20mA, 4-20mA
带HART通讯		 无 无 无 无 无 无 不相关
UIS-04PTN 无 无 无 4
PT100/NI100
/NI120
 无 无 无 无 无 不相关
UIS-04PTKN 无 无 无 4
PT1000/NI1000
/NI1200
 无 无 无 无 无 不相关
UIS-08TC 无 无 无 8 (隔离)
热电偶 7		 无 无 无 无 无 24VDC
数字/模拟模块 UIS-WCB1 1 , 3 10
漏/源		 2
10kH z 32 bit		 2 (隔离)
0-10V, 0-20mA, 4-20mA
14-bit		 2 (隔离)
热电偶, PT100/NI100
/NI120
 无 2 (无隔离)
漏 (npn)		 2
250kHz		 8 2
0-10V
14-bit
.±10V
13-bit+sign
0-20mA, 4-20mA
13-bit		 24VDC
UIS-WCB2 1 , 3 10
漏/源		 2
10kH z 32 bit		 2 (隔离)
0-10V, 0-20mA, 4-20mA
14-bit		 2 (隔离)
热电偶, PT100/NI100
/NI120
 无 8
源 (pnp)
2 (无隔离)
漏 (npn)		 2
250kHz
(仅漏输出)		 无 2
0-10V
14-bit
.±10V
13-bit+sign
0-20mA, 4-20mA
13-bit		 24VDC

*注释:

  1. 该模块利用两个高速块，每个高速块可以分配给输入或输出。
  2. 2个输出均为高速，最高250KHz，并且可以用作普通或高速PWM输出（相同的频率和不同的占空比）。
    2个输出为标准速度，并且可以用作标准速度PWM输出（相同的频率，但占空比不同）。
  3. 1个宽I / O模块宽度= 1.5个窄I / O模块宽度
  4. 请注意，高速输入包含在数字输入的总数中。
  5. 请注意，高速输出包括在数字输出的总数中。
  6. 不隔离。
  7. 通道间隔离。



*此页面概述了Unitronics产品。

有关更多详细信息，请检查页面末尾的每种产品的完整技术规格。
