传输CAN总线报文到分布式系统的便利途径
可靠通讯，具有高总线负载和精确的CAN报文时间戳

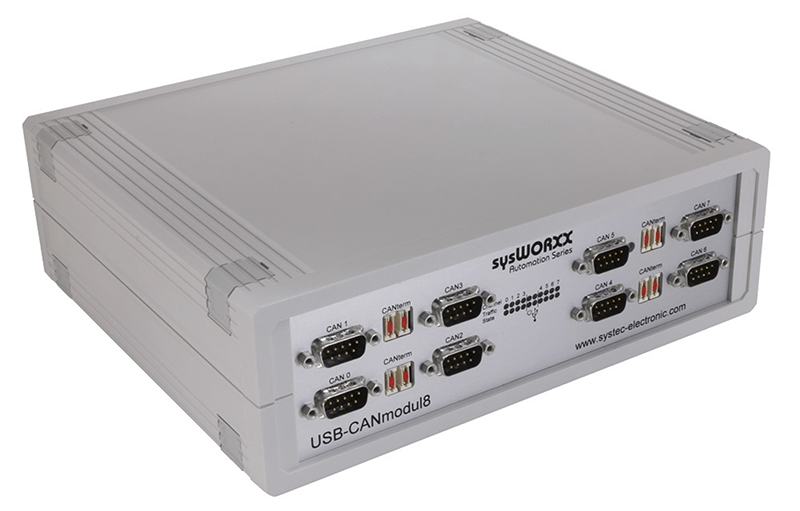

基于我们成功的USB CAN接口设计，该USB-CANmodul8型CAN总线接口模块具有8路CAN通道，通过高达480Mbps的高速USB2.0连接到PC。该款USB CAN接口可非常舒服地、也高性价比地在分布式系统中传输CAN报文，这种分布式系统要求一个中央化的数据采集，例如应用于汽车领域、研究所或实验室。
与我们其它USB CAN接口系列一样，USB-CANmodul8型CAN转USB接口支持所有种类的基于CAN的高层协议，因为CAN报文被透明传输，例如CANopen、SDS、DeviceNet或J1939*。
它的新型32位CPU核确保可靠通讯，即使在高总线负荷的情况下，并且提供精确的报文时间戳。所提供的PC驱动可轻松即插即用地安装，并且支持在一台PC上同时使用高达64个CAN通道。它的紧凑结构和特别吸引人的价格，使这款USB-CANmodul8型CAN转USB接口模块成为一款理想的解决方案，广泛应用于基于CAN总线的服务和维护任务。
该USB-CANmodul8经过测试完全符合EMC Directive 2014/30/EU。
*在软件端例如J1939支持我们的CANinterpreter附加件，以及需要J1939协议栈。
|
|
参数
| 可用CAN通道: |
8路 |
| PC 连接: |
USB V2.0高速，达到480Mbps |
| CAN 接口: |
8路CAN接口，高速CAN符合ISO 11898-2，光电隔离 |
| CAN 收发器: |
高速CAN: 82C251 |
| CAN 规范: |
CAN 2.0A (11-bit identifier)
CAN 2.0B (29-bit identifier) |
| CAN 连接器: |
SUB-D9 |
| CAN 比特率: |
10kbps 至 1Mbps |
| CAN 总线功能: |
远程帧
只听模式
为收到的报文加时间戳
接收传输的回声包含时间戳
由模块自动传输周期性报文 |
| 软件支持 Windows 操作系统: |
USB-CANmodul Control - 该配置工具可管理多个USB-CANmodul型USB CAN模块
PCAN View - 一款简单的CAN监视器，可接收和传输CAN报文 |
| 程序员支持的Windows操作系统: |
全面的编程器API包括演示源，适用于Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于我们的CANopen协议栈并可轻松实施CANopen应用程序 |
| 程序员支持的Linux操作系统: |
SocketCAN based API(Linux Kernel version 2.6.32 or higher) |
| 设备驱动: |
Windows® 10, 8.1, 8, 7 (32/64 bit), Linux |
| LED 指示灯: |
LED指示灯用于电源、CAN状态、CAN通讯 |
| 电源: |
100 ... 240 VAC, 可选 9 ... 32 VDC |
| 操作温度: |
0 to +55ºC |
| 湿度: |
10 to 95% non-condensing (VDE 0110) |
| 外壳: |
台式，1HU 19”机架安装或者开放框架 |
| 重量: |
大约 1062g |
| 尺寸: |
200 x 224 x 72mm |
|
|
文档
| 名称 |
类型 |
大小 |
动作 |
| U |
USB-CANmodul Series - Product Flyer
|
pdf |
2 MB |
Download |
USB-CANmodul - User Manual
|
pdf |
3 MB |
Download |
| C |
CANopen API for .NET - Software Manual
|
pdf |
273 KB |
Download |
下载
| 名称 |
类型 |
大小 |
动作 |
| U |
USB-CANmodul Utility Disk
P/N SO-387 - V6.04 R1 - Driver for Windows® 10, 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001, GW-002 and AT91 (3rd generation) based hardware revisions of USB-CANmodul2/8/16 (P/N 3204003 Rev.02, 3204004, 3404001). Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
USB-CANmodul Utility Disk - driver support for modules of 3rd (AT91) and 4th (STM32) generation
P/N SO-387 - V5.16 - Driver for Windows® 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001 and GW-002. Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
| C |
CANopen API for .NET
P/N SO-1088 - V5.60 - Release March 2015 |
zip |
53 MB |
Download |
| L |
Linux SocketCAN Driver for USB-CANmodul series
Release Version V0.9.8 |
bz2 |
323 KB |
Download |
订货说明
| 货号 |
说明 |
| 3204004-01 |
USB-CANmodul8
table-case, high-speed CAN transceiver 82C251, optical isolated, power supply 100 to 240 VAC |
| 3204010-01 |
USB-CANmodul8 *
table-case, high-speed CAN transceiver 82C251, optical isolated, power supply 9 to 32 VDC |
| 3404002-01 |
USB-CANmodul8 *
19" rack-mounted, high-speed CAN transceiver 82C251, optical isolated, power supply 100 to 240 VAC |
3304000-01
|
USB-CANmodul8 *
open frame, high-speed CAN transceiver 82C251, optical isolated |
* 按需定制
|
|
