说明

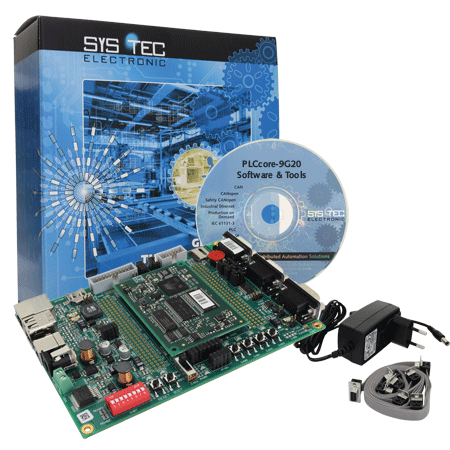

PLC核心板开发包 PLCcore-9G20 能够保证快速和无问题地试运行 PLCcore-9G20。因此，它包含创建你的应用项目所有必需的硬件和软件组件：PLCcore-9G20 SOM 本身、相应的开发板包含 I/O 外设和多个接口、OpenPCS IEC 61131 编程系统以及更多附件。
ECUcore-9G20 开发板
包含在该开发包内的开发板可快速调试 ECUcore-9G20 并且能够为用户基于该模块的应用项目开发简化原型设计。该开发板包含不同的电源功能、以太网接口、CAN总线接口、4个按键和4个LED用作数字输入和输出的控制元件。另外，它还有一个电位计用于模拟输入。来自 ECUcore-9G20 插头的信号被连接到管脚头连接器，并且可轻松连接你自己的外设电路。因此，该开发板为用户基于 ECUcore-9G20 开发自己的应用项目提供了一个理想实验和测试平台。
OpenPCS IEC 61131 编程系统
该开发包内所包含的 OpenPCS IEC 61131 编程系统可用作软件开发平台，和用作 PLCcore-9G20 的调试环境。因此，该模块既可在KOP/FUB, AS 和 CFC 中图形化编程，也可在 AWL 或 ST 内文本化编程。可通过 Ethernet 或 CANopen 下载PLC程序到模块上 - 根据所用的固件。高容量的调试功能例如看门和设置变量、单周期、断点和单步，简化用户为该模块的软件所做的开发和调试工作。
VMware Image linux - ECUcore-9G20
除了 OpenPCS，PLCcore 开发套件包含即用型 C/C++应用程序开发的开发环境，预装在一个 VMware 虚拟机上。要求启动虚拟机的播放器是免费的。应用程序开发虚拟机的提供为最终用户带来多项优势。安装新软件到你的开发PC上被减少为 VMware 播放器。无需安装PLCcore 开发环境和有关的项目文件，因此可为新用户消除一系列可能的误区。你可以轻松保存你的虚拟机的一个工作的拷贝做备用。在数据丢失的情况下，你可以切换到你的备用虚拟机，并且你可以很快再创建。 |
|
组件
- PLCcore-9G20 - 模块上系统
- 开发板 ECUcore-9G20
- 国际电源, 12VDC, 1500mA
- RS232 电缆, 1.8m
- FTP patch cable Cat.5e, 2.0m
- CAN 电缆用于5个节点，包含2个120欧姆的终端插头
- 杠杆工具
- ESD 使用指引
- OpenPCS - IEC 61131-3 编程环境 - Windows 版
- 共享过程图片参考应用项目在源代码中
- VMware image 和 Linux 交叉开发工具链，用于 ECUcore-9G20
|
