ATEasy模块

ATEasy应用程序是从项目文件创建的，该文件列出了在实际测试系统之后建模的应用程序模块文件。这些模块允许测试工程师快速构建，设计和修改测试系统。ATEasy提供三种类型的模块：

• Program模块：Program模块针对UUT。Program模块包含测试UUT所需的必要测试。Program模块遵循测试要求文件（TRD）或测试计划的指导原则，并分为Task和测试子模块。
• System模块：System模块针对于测试系统。System模块包含给测试系统的硬件配置。反映了当前安装的仪器，例如：GPIB仪器驱动程序配置包含了其地址，终止符等等。
• Driver模块：Driver模块针对于仪器。Driver模块包含操作仪器及其支持的接口所需的命令和功能（例如，GPIB，RS232等）。

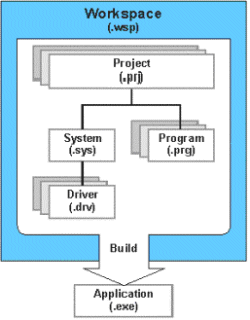

ATEasy树状结构

ATEasy子模块

每个ATEasy模块都包含子模块，如Form（用于用户显示界面），Commands（命令），Types（类型）以及Libraries（库文件）（DLL和ActiveX）

• Task/Test子模块：Program模块包含测试UUT所需的必要测试。Task子模块包括一组Test子模块，测试块测试或被测单元的逻辑单元。每个Test子模块包含代码和各种属性，如其名称，类型，引脚，单位，结果，状态等。内置各种测试类型，如Min-Max，其结果必须在所需的最小值和最大值内。测试代码负责测量并将其分配给测试结果（内部ATEasy变量）。当执行测试代码时，TestResult将用于计算测试状态：通过或失败，并与测试信息一起自动生成测试日志。
• Commands子模块：ATEasy的“command子模块”位于Driver，System和Program模块下。ATEasy独有的测试工程语言（TEL）是命令子模块中的各个用户定义的命令（见图示）。调用附加的过程（DLL或用户定义的函数），TEL命令显示在ATEasy菜单栏中的级联菜单中。用户可以轻松地将它们插入到测试子模块中，不需要手动输入。

其他子模块：System, Driver和 Program模块包含其他子模块，比如Form，Commands，Events，Procedures，Variables, Types以及Library。测试代码会根据其针对的类型，如针对UUT（Program），针对系统（System）或针对仪器（Driver）来决定是否“分割”为适当的子模块。

ATEasy 工作空间窗口
