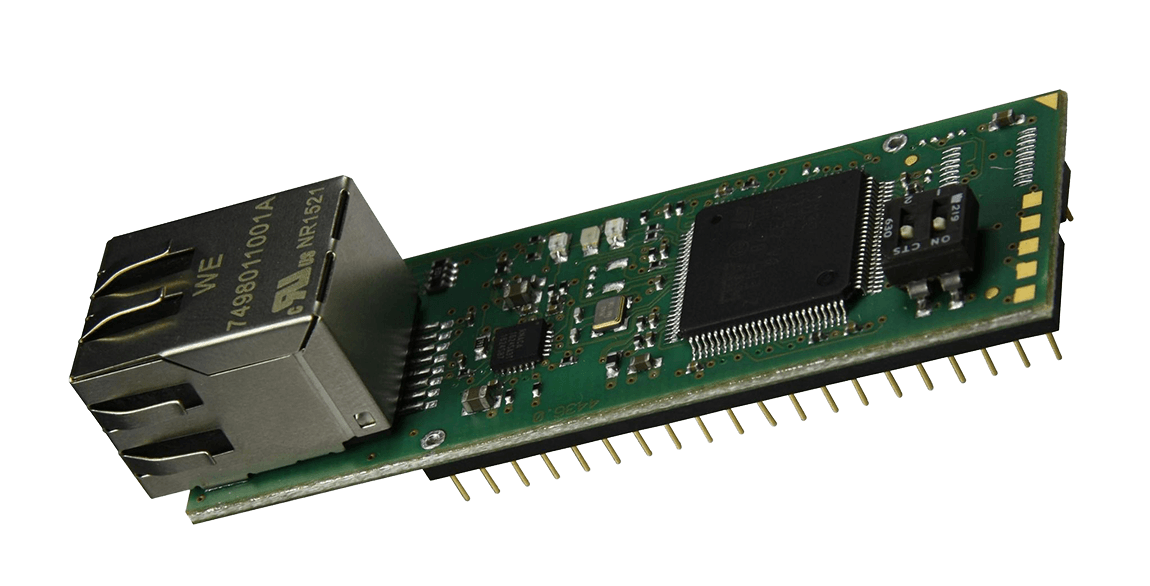

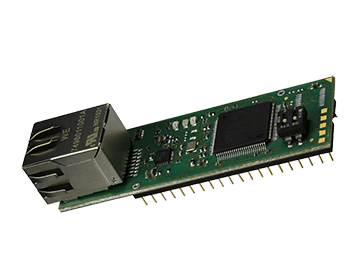

sysWORXX CTR-100小型又智能的云连接IoT控制器

测量、追踪、控制，靠近传感器/执行器

小又薄：工业4.0-控制，可连接到云和安装在传感器或执行器附近

我们的CTR-100是一款插入式模块上系统，可用于云连接，用户可任意编程。与其它IoT芯片器件不同，我们的CTR-100组合了sensor2cloud，满足数据处理功能的要求，从时间关键信号到高效控制任务。因此，CTR-100包含相应的库预安装，使之能够直接使用。另外，我们的CTR-100可接受云服务，例如IBM IoT平台。

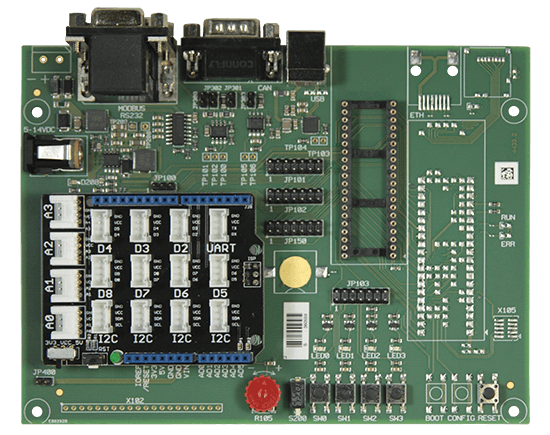

开发包

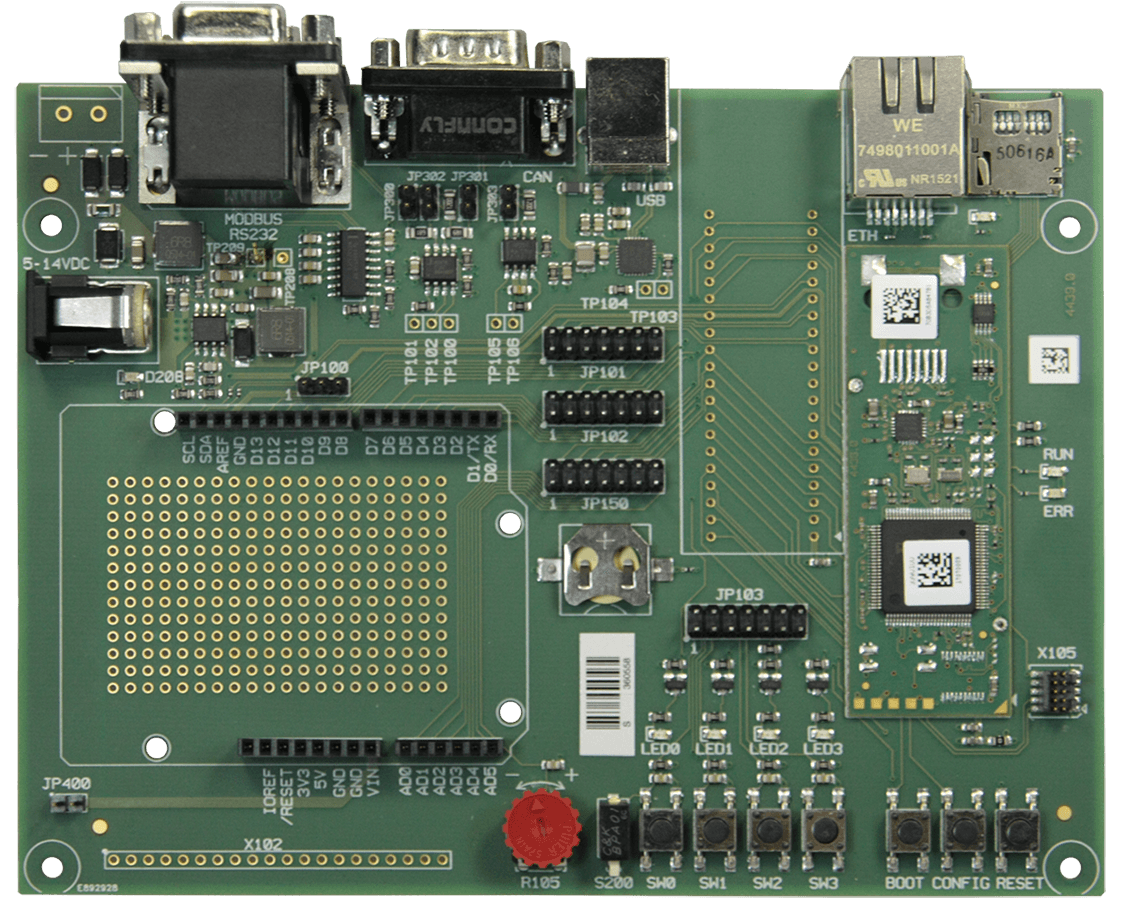

开发包用作LGA变体

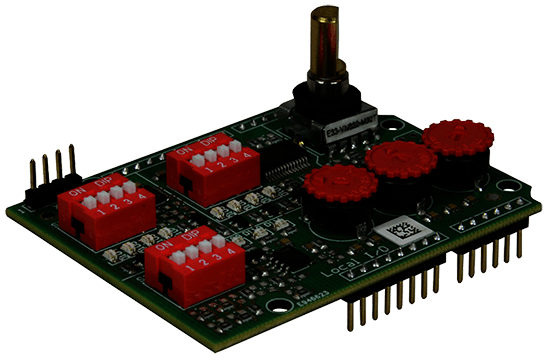

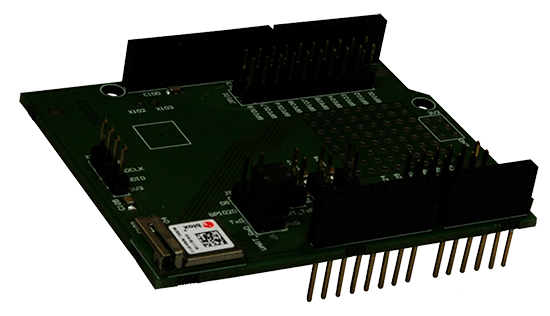

ublox模块插件	IO控制器插件

功能

sysWORXX CTR-100可轻松集成用于物联网和工业4.0领域和连接设备/机器到云端，满足这些现场的需要。CTR-100可直接连接到云。

CTR-100的好处在于它的使用、安全和云连接。片上有库和协议例如MQTT、Modbus或CANopen，使之即可使用。

在源代码内的模板用户可用作他们自己定制的起步点。I²C和SPI使之能够直接连接执行器和传感器。

这允许整个环境、控制和调节都可在CTR-100上处理。因此，芯片可独立地云工作。无需附加的网关用于云连接。

我们的WORXX CTR-100提供M2M通讯于最高层上，也具有高效率和使用率，而且价位适中。

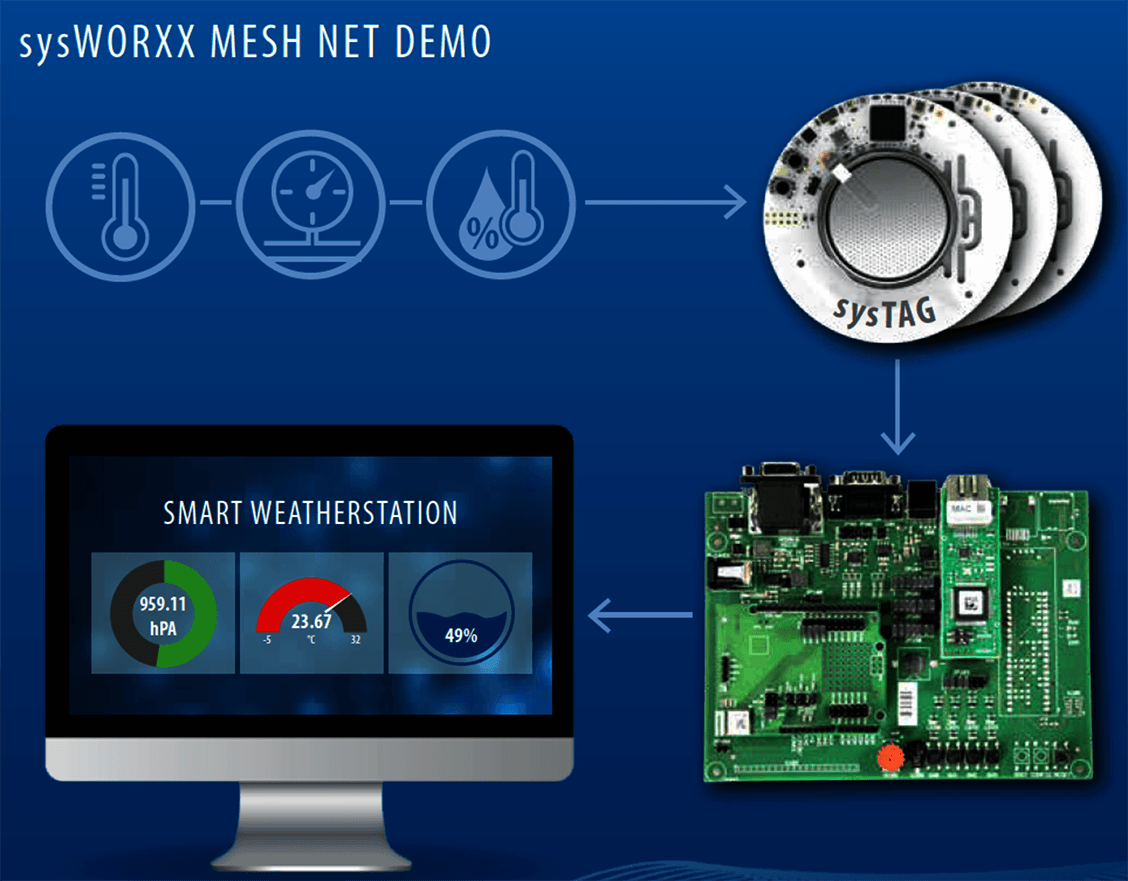

组合ublox开发包和3个传感器，你可创建一个智能IoT应用，例如智能气象站。

特性和细节

物理
尺寸 (LxW)	70x24mm
工作温度	0ºC … +70ºC
湿度	10 - 95% non-condensing (VDE 0110)
CPU
控制器/核	STM32F767 / ARM 32-bit Cortex™-M7
频率(内)	200MHz
保存
RAM	128kB for PLC Application
连接性
ETH	1x 10/100Mbps, on-board PHY + RJ45 plug
CAN	1
UART	3
SPI	1
I2C	1
PWM	2
I/O接口
模拟输出	2
模拟输入	4
数字输出	max. 13
数字输入	max. 15
快速计数器	1
板至板连接器	DIL-40 socket or LGA

软件
操作系统	SmartPLC by infoteam
编程接口	Ethernet
可编程于	IEC 61131-3
电源
工作电压	3.3V +/-5%
可选
LCD显示器	via SPI or I2C
SD卡	DIL40: 板载插座 LGA: SD卡信号引出用于连接/集成外部SD卡插槽于定制的基板上
RTC	sysWORXX CTR-100 DIL40: no battery backup sysWORXX CTR-100 LGA: available
准则
RoHS	yes

订货信息

货号	说明
3390100	sysWORXX CTR-100 DIL40
3390101	sysWORXX CTR-100 LGA
KIT-175	开发包sysWORXX CTR-100 DIL40
KIT-176	sysWORXX网状网络包CTR-100 DIL40
