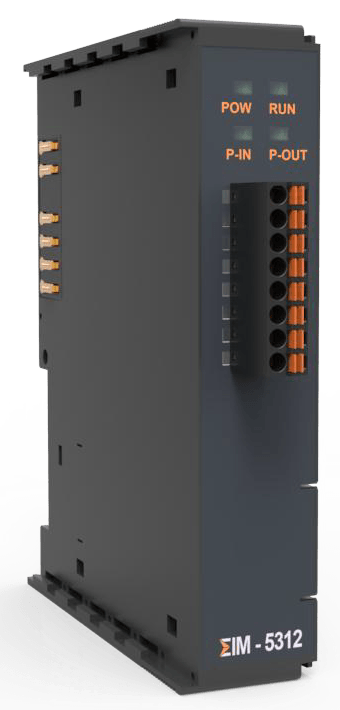

EIM 5312 模块用于将更高等级的自动化设备（如：控制器）发出分辨率为16 位的数字信号，经过电气隔离后，处理成1Hz~20kHz，占空比0~100%可调的脉宽调制信号进行输出。在EIM 5312 模块中，有2 个推挽输出的端口。
每个通道都有过压、短路保护。同时可以将所有的输出信号状态通过端口旁的LED 指示灯进行显示。指示灯闪烁的快慢代表了信号频率，其亮度可代表占空比。紧凑型设计为电器柜节省了更多的占用空间。接线使用了插拔端子的形式，可以有效的在狭小空间内完成模块的安装、拆卸、更换等工作。
技术参数
| 输出信号方式 |
推挽输出 |
| 输出信号通道数 |
2 通道 |
| 常规输出信号 |
电压 24V DC （-15% / +20%） |
| 负载类型 |
电阻类、电感类、灯类负载 |
| 最大输出电流 |
典型值0.5A 每通道（短路保护功能） |
| 短路保护电流 |
典型值 < 1.5A |
| PWM时钟频率 |
1Hz~20kHz |
| 占空比因数 |
0~100% ( Ton：~750ns，Toff：~500ns) |
| 分辨率 |
16 位频率调节、16 位占空比调节 |
| 通信接口 |
P-BUS |
| 分布式时钟 |
/ |
| 24V 电流消耗 |
典型值 23 mA + 负载 |
P-BUS电流消耗
|
典型值150 mA |
指示灯
|
EtherCAT 状态指示；
电源指示；P-BUS 连接通信指示 x 2；
信号指示灯 x16；
|
| 电气隔离 |
500Vrms（电源电压/现场总线） |
| 配置 |
无地址或设置配置 |
| 导线类型 |
AWG 24 ~ 16 |
| 工作 / 储藏温度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相对湿度 |
95%，无冷凝 |
| 防护等级 / 安装方式 |
IP20 / DIN 导轨安装 |
| 重量 |
102 g |
| 订货编号 |
EIM 5312 0100 |
|
