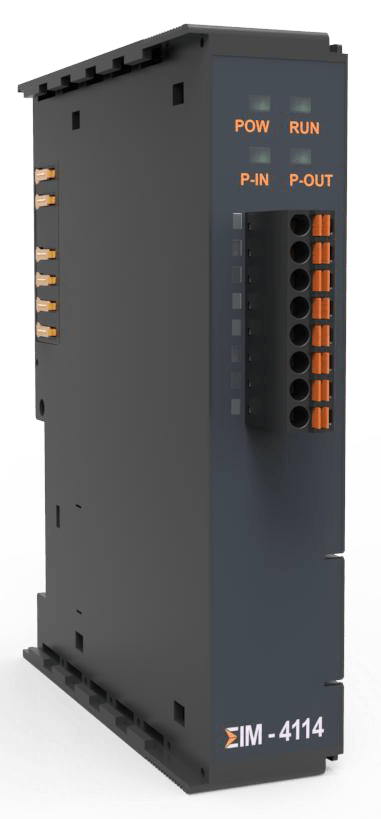

EIM 4114 模块用于将更高等级的自动化设备（如：控制器）发出分辨率为16 位的数字信号，经过电气隔离后，处理成-10V 至+10V 范围内的电压信号进行输出。在EIM 4114 模块中，有4 个输出端为2 线制类型端口，并共用同一个内部接地电位。
每个通道都有过压、短路保护。同时可以将所有的输出信号状态通过端口旁的LED 指示灯进行显示。紧凑型设计为电器柜节省了更多的占用空间。接线使用了插拔端子的形式，可以有效的在狭小空间内完成模块的安装、拆卸、更换等工作。
技术参数
| 输出信号连接方式 |
单端两线制连接 |
| 输出信号通道数 |
4 通道 |
| 输出信号电压 |
-10V~+10V |
| 负载要求 |
＞1kΩ |
| 分辨率 |
16 位 |
| 转换时间 |
~10 μs |
| 测量误差 |
＜±0.1%（满量程） |
| 通信接口 |
P-BUS |
| 分布式时钟 |
/ |
| 24V 电流消耗 |
典型值 33 mA |
P-BUS电流消耗
|
典型值 123 mA |
指示灯
|
EtherCAT 状态指示；
电源指示；P-BUS 连接通信指示 x 2；
信号指示灯 x 4；
|
| 电气隔离 |
500Vrms（电源电压/现场总线） |
| 配置 |
无地址或设置配置 |
| 导线类型 |
AWG 24 ~ 16 |
| 工作 / 储藏温度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相对湿度 |
95%，无冷凝 |
| 防护等级 / 安装方式 |
IP20 / DIN 导轨安装 |
| 重量 |
110 g |
| 订货编号 |
EIM 4114 0100 |
|
