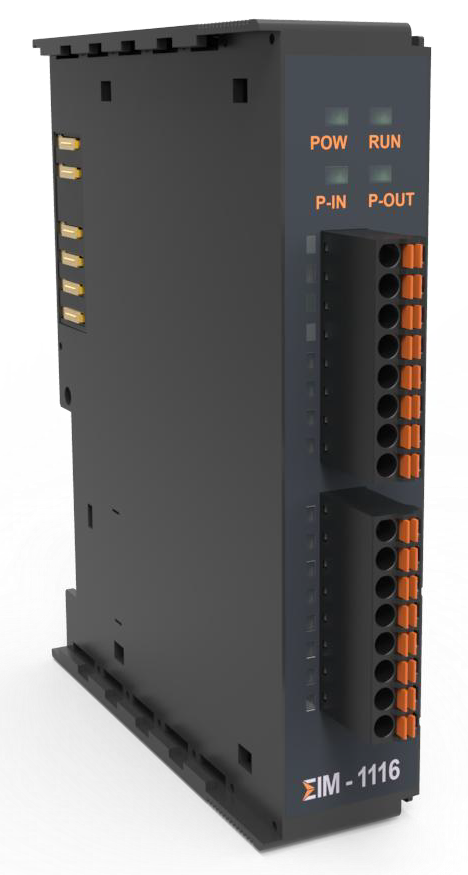

EIM 1116 模块用于采集、传输控制过程中的二进制控制信号。经过电气隔离后，由 EtherCAT 通信总线将信号传送给更高等级的自动化设备（如：控制器） 。EIM 1116 模块包含了 16 个输入通道，同时可以将所有的输入信号状态通过端口旁的 LED 指示灯进行显示。紧凑型设计为电器柜节省了更多的占用空间。
EIM 1116 模块所有输入信号的参考地为 24V 电源的 0V。EIM 1116 拥有 3ms 的输入信号滤波功能。接线使用了插拔端子的形式，可以有效的在狭小空间内完成模块的安装、拆卸、更换等工作。
技术参数
| 输入信号连接方式 |
单线连接 |
| 输入信号通道数 |
16 通道 |
| 常规输入信号电压 |
24V DC （-15% / +20%） |
| “0”信号电压 |
-3~+5V |
| “1”信号电压 |
15V~30V |
| 输入信号电流 |
典型值 7.5mA |
| 输入信号滤波 |
典型值 3ms |
| 通信接口 |
P-BUS |
| 分布式时钟 |
/ |
| 24V 电流消耗 |
典型值 1.7 mA |
| P-BUS |
电流消耗典型值 100 mA |
指示灯
|
EtherCAT 状态指示；
电源指示；
P-BUS 连接通信指示 x 2；
信号指示灯 x 16；
|
| 电气隔离 |
500Vrms（电源电压/现场总线） |
| 过程镜像位宽 |
16 bit |
| 配置 |
无地址或设置配置 |
| 导线类型 |
AWG 24 ~ 16 |
| 工作 / 储藏温度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相对湿度 |
95%，无冷凝 |
| 防护等级 / 安装方式 |
IP20 / DIN 导轨安装 |
| 重量 |
约120 g |
| 订货编号 |
EIM 1116 0100 |
|
